ANSVG靜止無功發生器
1.概述
靜止無功發生器是一種用于補償無功以及不平衡的新型電力電子裝置，它能對大小變化的無功以及負序進行快速和連續的補償，其應用可克服LC補償器等傳統的無功補償器響應速度慢、補償效果不能精確控制、容易與電網發生并聯諧振和投切震蕩等缺點。
)/jmb/common/upload/2018/07/26/16238qn.png)
2.產品執行標準
DL/T 1216-2013 配網靜止同步補償裝置技術規范
NB/T 41006-2014 低壓有源無功綜合補償裝置
NB/T 42057—2015 低壓靜止無功發生器
3.型號說明
)/jmb/common/upload/2018/07/26/1623327m.png)
4.技術參數
技術參數 | 技術指標 | |
交流輸入額定電壓 | 額定電壓 | 400×(1±20%)V |
額定頻率 | 50×(1±10%)Hz | |
無功補償及諧波補償 | 接線方式 | 三相三線、三相四線 |
目標功率因數 | 在容量范圍內達到設定要求 | |
補償方式 | 線性無功補償 | |
補償效果 | 功率因數可達0.99，可補償感性無功、容性無功 | |
響應時間 | 10ms以內 | |
過載保護 | 自動限制到額定電流輸出 | |
有功功率損耗 | <3%額定功率模塊 | |
防護等級 | IP20，更高防護等級需定制 | |
模塊容量 | 400V模塊：30kvar、50kvar、75kvar、100kvar | |
整機容量 | 400V整機：100kvar、200kvar、300kvar、400kvar、500kvar | |
模塊重量 | 10kg(30kvar)、20kg(50kvar)、40kg(75/100kvar) | |
工作模式 | 自動或手動 | |
通訊接口 | 遠程RS485/以太網/通訊功能可選；上位機監控軟件(選配) | |
擴展能力 | 同型號直接并機，數量可達10臺 | |
工作溫度 | -10℃~+45℃ | |
存儲溫度 | -25℃~+60℃ | |
海拔高度 | ≤1000m，超過1000m，每升高100m降容1% | |
相對濕度 | 5%~95%無凝露 | |
5.功能特點
◆ 補償方式靈活：補償負載無功。
◆ 可治理三相不平衡。
◆ 線性補償，響應時間≤10ms。
◆ 具有人性化的人機交互界面，可通過該界面看到系統的實時電能質量信息（電壓/電流波形、有功功率、無功功率、視在功率、功率因數、諧波等），操作簡單，可以遠控，也可以本控。
◆ 采用進口IGBT，功率密度大，可靠性高。
◆ 采用DSP高速檢測和運算的數字控制系統。
◆ 監控以及顯示具備遠程通訊接口，可以通過PC機實時監控。
◆ 標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。
6.規格型號說明
)/jmb/common/upload/2018/07/26/1628325z.png)

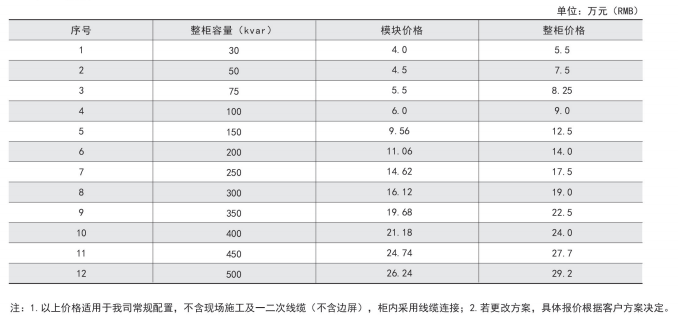

7 產品報價
