ANSVG-G-A混合動態濾波補償裝置
1.概述
混合動態濾波補償裝置在補償無功的同時可兼治理系統的諧波，該設備以并聯方式接入配電系統，實時監測系統的電流分量，通過控制計算及邏輯變化，計算出系統所需的無功分量及諧波分量，然后通過三相全橋換流電路實時產生系統所需要的無功與諧波電流注入到配電系統中，實現智能補償，兼諧波治理。
2.型號說明
)/jmb/common/upload/2018/07/26/165531dw.png)
3.技術指標
技術參數 | 技術指標 |
額定電壓 | 0.4×(1±20%)KV |
額定頻率 | 50Hz±10% |
全響應時間 | <10ms |
控制方法 | 瞬時無功理論、FFT |
功率因數 | ≥0.99 |
補償率 | 無功：90% |
分相補償能力 | 100%具備分相補償能力 |
安裝方式 | 并聯安裝 |
模塊效率 | 97% |
噪聲 | <65dB |
冷卻方式 | 風冷 |
工作溫度 | -10℃～+45℃ |
儲藏溫度 | -20℃～+65℃ |
環境要求
| 室內安裝，建議安裝海拔高度不超過1500米，更高海拔等級可降容使用 |
工作模式 | 自動或手動 |
接線方式 | 三相四線 |
過載能力 | 自動限定到額定電流運行 |
通訊接口 | 遠程RS485/RS232/以太網通訊功能可選，上位機通訊軟件可選 |
操作顯示 | 液晶監控面板；運行參數設置；觸摸按鍵操作；基本電能參數顯示。 |
保護 | 過欠壓、缺相、過流、過熱、直流母線過欠壓、過載限流保護 |
4 功能特點
◆ 線性輸出，無功功率全容性-全感性輸出的同時，可濾除特定次諧波。
◆ 具備三相不平衡治理及穩壓功能，提高0.4kV配電安全性。
◆ 補償后系統功率因數≥0.99。
◆ 具有有源濾波功能，單模塊有三種規格：50kvar無功+25A濾波，75kvar無功+37.5A濾波，100kvar無功+50A濾波。
◆ 響應時間<10ms。
◆ 模塊化并聯設計，故障模塊不影響正常模塊的運行，可靠性高。
5.規格型號說明
)/jmb/common/upload/2018/07/26/16574ee.png)
6.產品選型表
變壓器容量(kVA) | 型號及數量 |
800 | ANSVG-G-A 250-125/G |
1000 | ANSVG-G-A 300-150/G |
1250 | ANSVG-G-A 400-200/G |
1600 | ANSVG-G-A 500-250/G |
2000 | ANSVG-G-A 300-150/G(兩臺) |
2500 | ANSVG-G-A 400-200/G(兩臺) |
注：表格中為理論值，僅供參考，與實際測量值可能存在偏差。

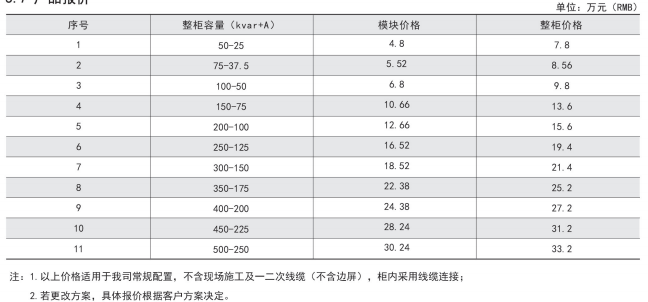

7 產品報價
